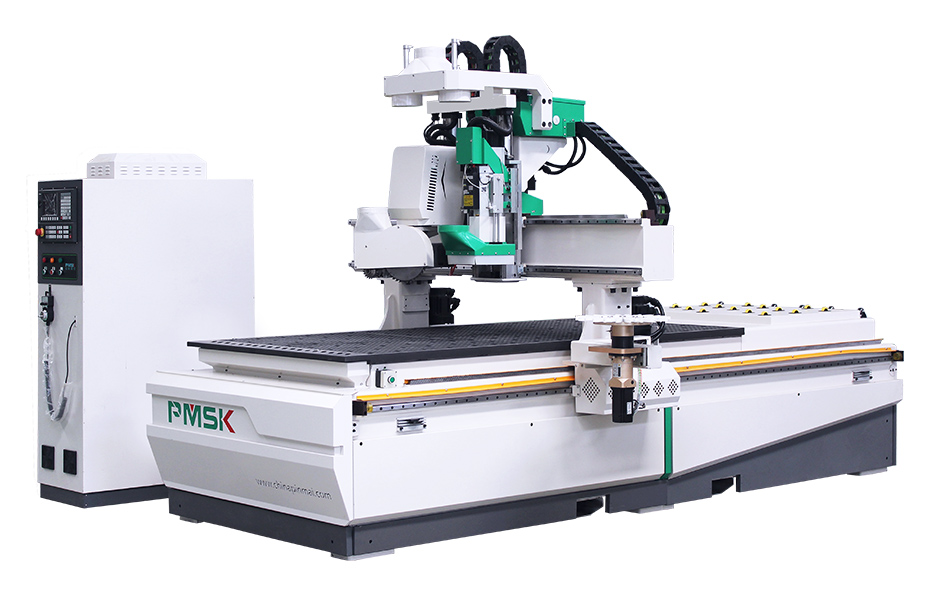

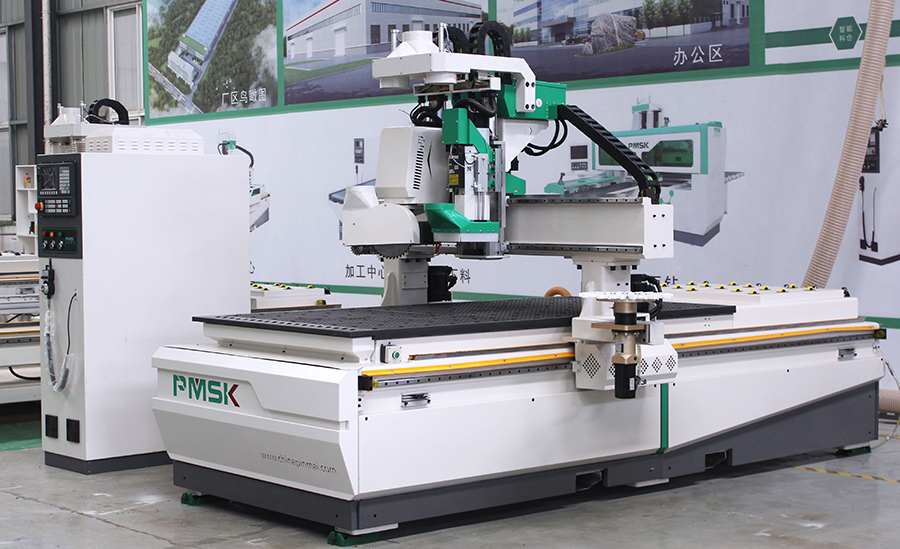

M5.3-1224數控四邊鋸加工中心

信息來源：濟南品脈數控設備有限公司 文章作者： 發布時間：2020-09-07 15:16:02 點擊量：

產品介紹

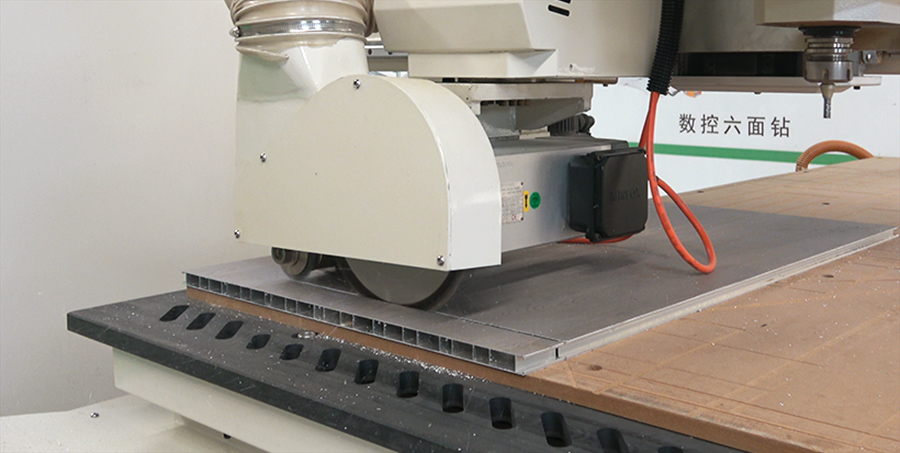

        數控四邊鋸加工中心主要用于實木門規方，板式及實木家具生產，全鋁家具下料，非金屬材料的鉆孔、雕刻、切割等工序。機器配備的旋轉鋸可進行任意角度切割，配備的自動換刀主軸搭配大容量刀庫能夠進行雕刻、銑型、鉆孔、切割下料等。

整機特性

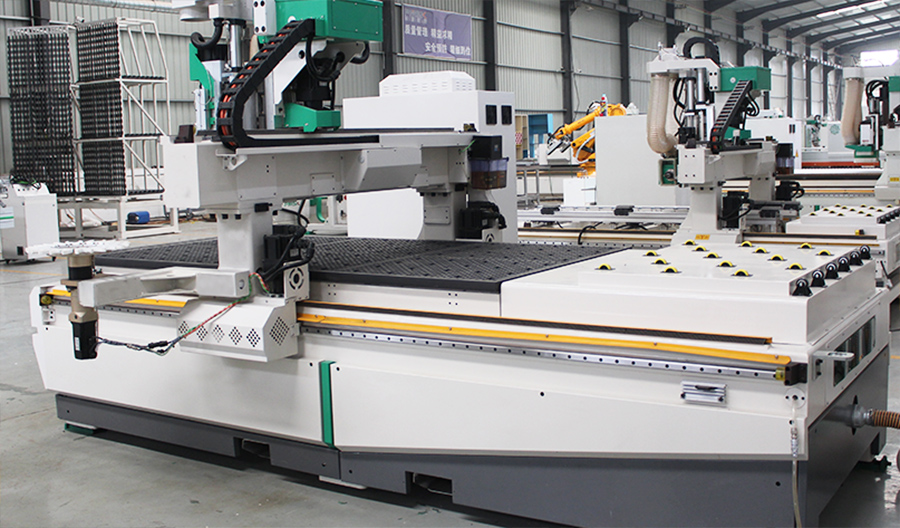

◆厚壁焊鋼重型龍門及床身，龍門移動式結構，設備高速運行低振動、噪音小，運行穩定，高速切割不易崩邊、不斷刀。

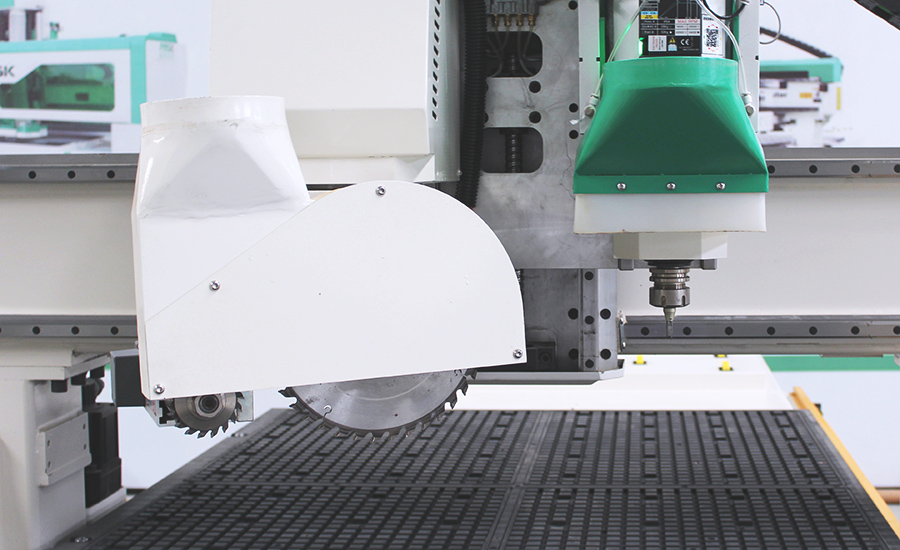

◆組合鋸片歸方，槽鋸破皮主鋸切割，避免單鋸片切割崩邊及銑刀歸方木材崩裂不良，并且加工高效，用于木門規方加工8小時產能可達150-160張。

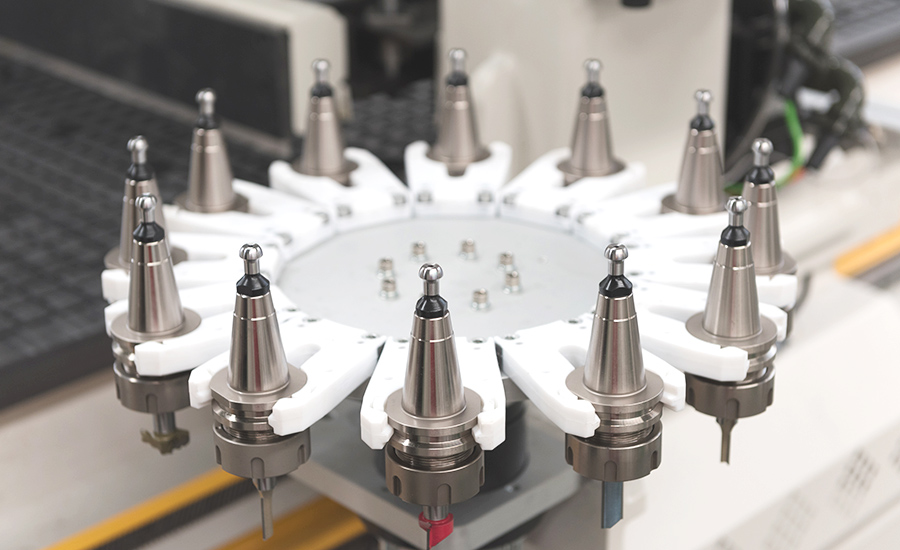

◆9.0KW大功率風冷換刀主軸，配大容量伺服刀庫，可快速換刀，適合鉆孔、開槽、雕刻及銑刀切割下料等各種加工工藝。

◆臺灣臺達人性化控制系統，中外文界面可選，墊板清底、固定孔一鍵式加工，操作簡單。

◆真空吸附臺面固定工件，適合材料任意切割，雙層?xùn)鸥袷脚_面確保小料不跑板。

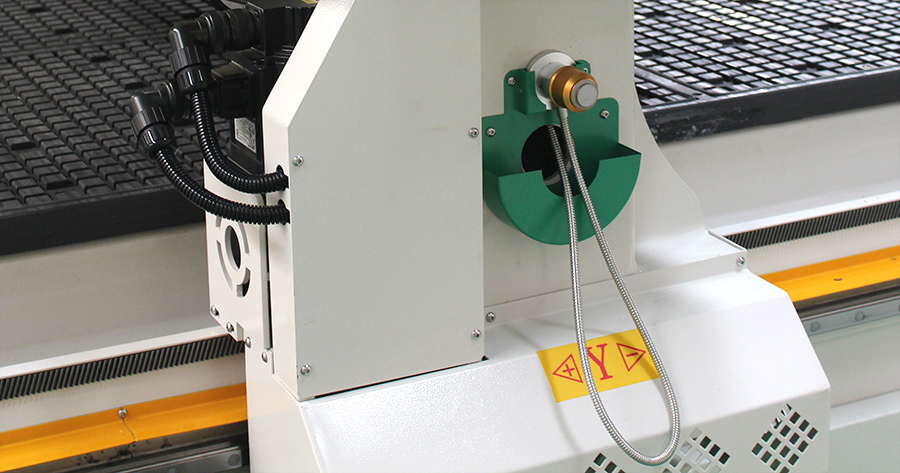

機器細節

設備參數

（鋸片）加工尺寸：1100*2400*65mm

（主軸）加工尺寸：1220*2440*80mm

進給速度：X、Y軸65m/min Z軸20m/min

傳動方式：X、Y軸齒條 Z軸絲桿

(鋸片)加工速度：10m/min

(主軸)加工速度：20m/min

主軸：9KW（風冷） 24000RPM

鋸片電機：5.5KW+1.5KW

控制系統：臺達系統

驅動系統：臺達伺服驅動

主電器元件：法國施耐德

主氣動元件：臺灣亞德客

外形尺寸：3000*3800*2300mm

工作臺面：雙層真空吸附臺面

功率、電壓、氣壓：15KW（不含真空泵、吸塵器）、3P AC 380V/50HZ

設備質量：3000KG

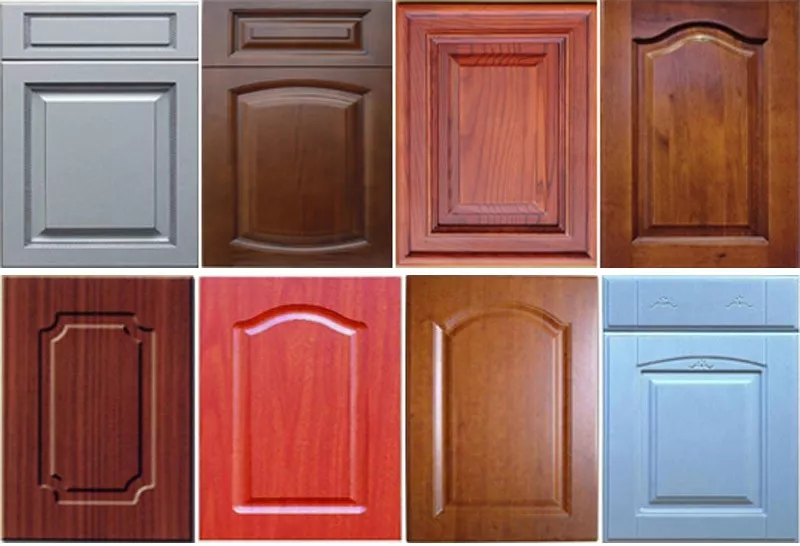

適用行業
木門規方

板式家具行業

門板生產

材料切割
